Stropní lopatkový ventilátor s tyčí (tzv. downrod) je ideální řešení pro místnosti s vyššími stropy nebo tam, kde je potřeba lepší cirkulace vzduchu. Správná montáž je zásadní nejen pro funkčnost, ale hlavně pro bezpečnost, tichý chod a dlouhou životnost ventilátoru.

Možná by ti ale stačilo podívat se na video, kterým byl tento článek inspirovaný:

Instalace stropního ventilátoru Noaton Canis:

Důležitá upozornění na začátek

Tento článek slouží jako obecná informace.
Vždy se řiď konkrétním montážním návodem dodaným výrobcem stropního ventilátoru. Jednotlivé kroky, zapojení kabelů i konstrukční řešení se mohou lišit.

Pokud nemáš jistotu, že montáž zvládneš sám, pozvi odborníka.
Nesprávná instalace může vést k úrazu elektrickým proudem, poškození ventilátoru nebo ztrátě záruky.

Co budeš k montáži potřebovat

• stabilní žebřík
• křížový šroubovák
• malý plochý šroubovák
• vrtačku (pro beton ideálně s příklepem)
• jednoho dalšího člověka (minimálně na zavěšení ventilátoru – občasná pomoc přítelkyně nebo přítele se hodí)

Bezpečnost při práci s elektřinou

🔌Před zahájením montáže vypni elektrický proud v rozvaděči
❌ Nestačí vypnout pouze vypínač na zdi
✅ Po dokončení montáže můžeš proud znovu zapnout

Montáž stropního ventilátoru ve 4 etapách

1. Připevnění montážní desky ke stropu a zapojení kabelů
2. Montáž tyče na tělo stropního ventilátoru
3. Montáž ventilátoru (lopatky, LED světlo, kryt)
4. Zavěšení stropního ventilátoru a finální zapojení

1. Připevnění montážní desky ke stropu a zapojení kabelů

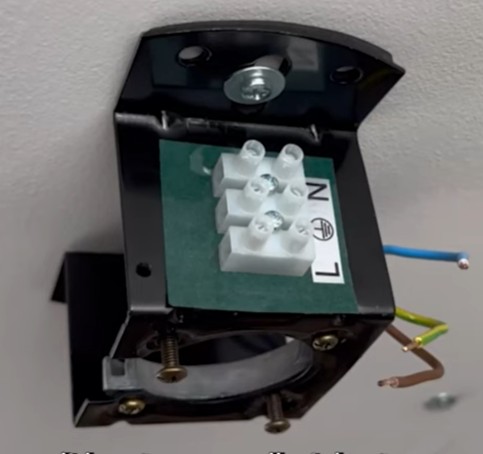

Montážní deska musí být připevněna pevně a bez vůle – ventilátor je v provozu zatěžován vahou, krouticím momentem i vibracemi.

Připevnění podle typu stropu

Betonový strop

• Použij kovové hmoždinky nebo rozpěrné šrouby
• Otvory vyvrtej příklepovou vrtačkou
• Montážní deska musí být připevněna absolutně pevně

Sádrokartonový strop

• Nejlepším řešením je uchycení do nosné konstrukce, tedy do trámu, stropního profilu nebo jiného pevného prvku
• Pokud není možné ventilátor ukotvit do nosné konstrukce, lze jej v některých případech připevnit i přímo do sádrokartonu
• Taková montáž má ale svá specifika a omezení a je nutné použít správný typ kotev a postup
• Podrobný návod a doporučení najdeš v samostatném článku Instalace stropního ventilátoru na sádrokartonový strop

Dřevěný strop

• Přímé uchycení vruty do trámu
• Rychlé a velmi pevné řešení

Montážní deska musí bez problémů unést váhu ventilátoru, ale také krouticí moment a vibrace, které vznikají při provozu. Jakákoli vůle může způsobit hluk nebo kývání.

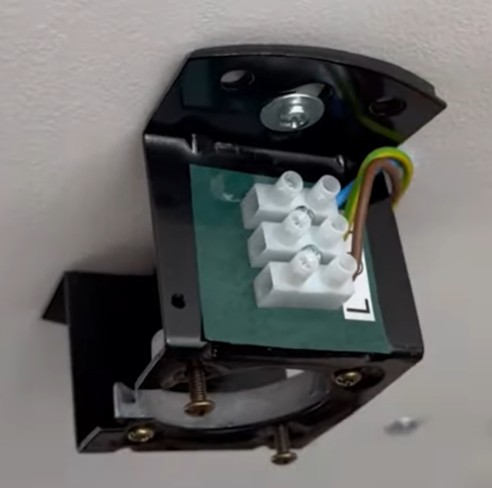

Zapojení elektrických kabelů

Správné zapojení vodičů L, N a zemnícího vodiče  je zásadní pro bezpečný provoz ventilátoru.

Typické značení vodičů:

• Fáze (L) – hnědý nebo černý vodič
• Nula (N) – modrý vodič
• Zemnění (⏚) – zelenožlutý vodič

Vodiče se zapojují do svorkovnice nebo konektorů na montážní desce:

• Fáze (L) → L
• Nula (N) → N
• Zemnění (⏚) → ⏚


❓ Co když ve stropě není zemnící vodič?
Ventilátor může fungovat i bez něj, ale kovové části nebudou uzemněny. Pokud si nejsi jistý, doporučuje se konzultace s elektrikářem.

2. Montáž tyče na tělo stropního ventilátoru

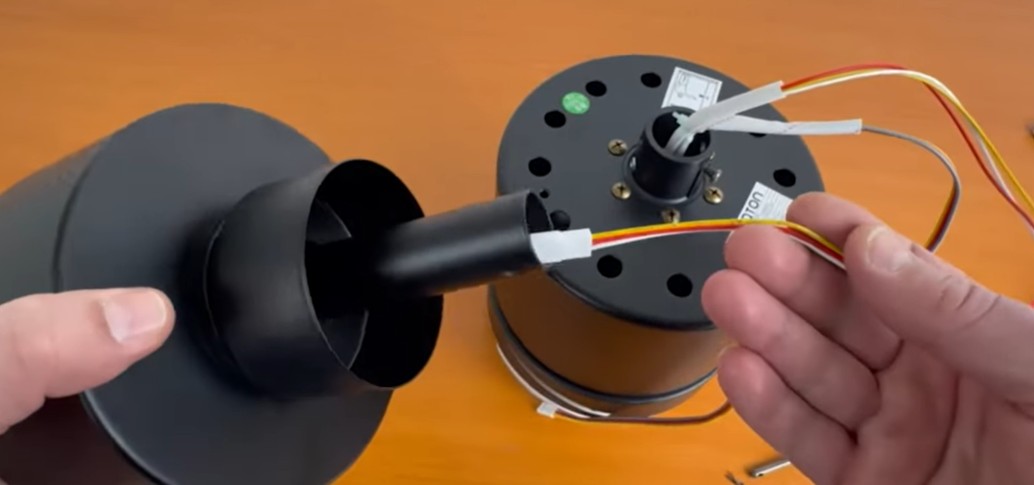

Napájecí kabel se protahuje prodlužovací tyčí ještě před jejím připevněním k motoru.

Ještě před protažením kabelů nezapomeň na tyč nasadit krytky (typicky kryt spojky a baldachýn), protože po připevnění tyče k motoru už je nebude možné nasadit.

Napájecí kabel ventilátoru následně protáhni prodlužovací tyčí (downrodem).

Tyč musí být zajištěna kolíkem a dotažena šrouby – jakákoli vůle způsobuje vibrace.

1. Vyjmout kolík z tyče (kolík se nachází na konci tyče)
2. Tyč zasuň do těla motoru
3. Otvory v tyči srovnej s otvory v motoru
4. Zasuň kolík zpět a zajisti jej pojistnou sponou
5. Dotáhni jistící šrouby

Tyč musí být připevněna pevně a bez vůle, jinak může při chodu vznikat chvění nebo nadměrný hluk.

3. Montáž ventilátoru (lopatky, LED světlo, kryt)

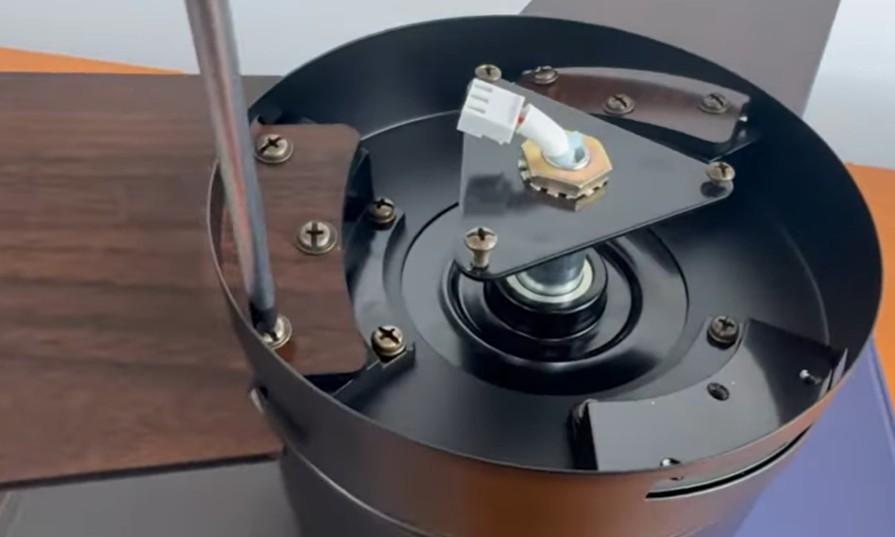

Montáž lopatek

Všechny lopatky musí být dotaženy rovnoměrně, jinak může dojít ke kývání ventilátoru.

1. Lopatky přišroubuj k motoru podle pokynů výrobce
2. Všechny šrouby dotahuj rovnoměrně
3. Nerovnoměrné dotažení může způsobit vibrace

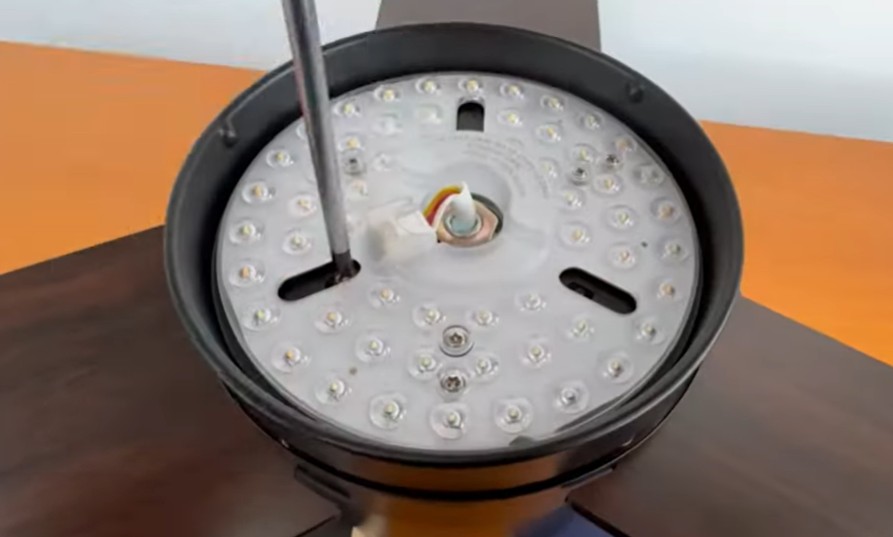

Montáž LED světla

LED modul se připojuje konektorem a následně se zajišťuje krytem nebo stínítkem.

1. Připoj konektor LED modulu
2. Světlo přišroubuj k tělu ventilátoru
3. Nasaď kryt nebo stínítko dle konstrukce

4. Zavěšení stropního ventilátoru a finální zapojení

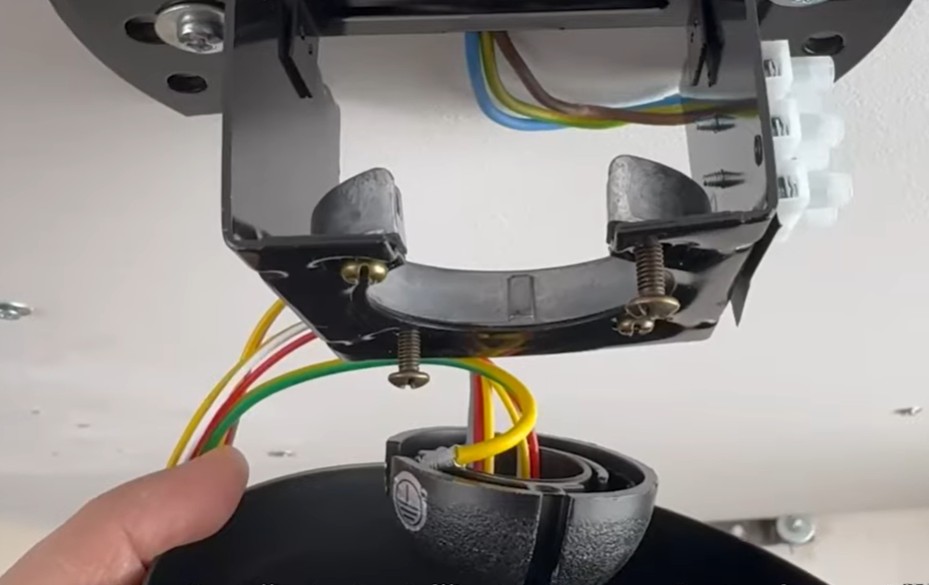

Ventilátor se zavěšuje kloubem do montážní desky – v této fázi je ideální mít pomocníka.

1. Ventilátor zavěs kloubem do montážní desky
2. Pootoč tyčí tak, aby kloub správně zapadl do drážky

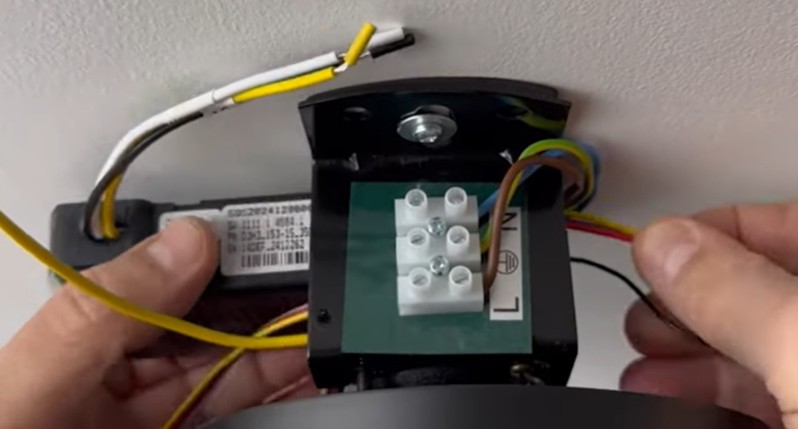

Přijímač se ukládá mezi montážní desku a strop, kabely musí být uloženy bez skřípnutí.

1. Vlož přijímač dálkového ovládání mezi strop a montážní desku
2. Propoj všechny konektory
3. Kabely ulož tak, aby nebyly skřípnuté
4. Nasaď a přišroubuj horní kryt (baldachýn)

V této fázi je pomoc druhé osoby velmi užitečná.

Hotovo!

Zapnutí a kontrola funkčnosti

1. Zapni jistič
2. Otestuj všechny rychlosti ventilátoru
3. Vyzkoušej světlo a dálkové ovládání
4. Zkontroluj, zda se ventilátor nekýve a nevydává neobvyklé zvuky

Pokud se ventilátor mírně kýve, zkontroluj dotažení šroubů nebo použij vyvažovací sadu, která je často součástí balení; podrobnému vyvažování stropního ventilátoru se věnujeme v samostatném článku Vyvážení stropního ventilátoru.

Závěrem

Správně namontovaný stropní ventilátor s tyčí:

• běží tiše
• nekýve se
• zajišťuje optimální cirkulaci vzduchu po mnoho let
